Jak vybrat zemní kabel pro elektrický ohradník a naplánovat jeho trasu
Praktický průvodce
Jak vybrat zemní kabel pro elektrický ohradník a naplánovat jeho trasu
Zemní kabel pro elektrický ohradník vybírejte podle účelu dané trasy, nejen podle délky. Povede kabel od zařízení k ohradníku, pod bránou, nebo k uzemňovací soustavě? Potom ověřte, zda výrobce uvádí, že je vybraný kabel vhodný pro vaše použití a případné uložení do země. AKO ukazuje různá možná použití izolovaného kabelu pro ohradníky.
Obsah
Užitečné k tomuto průvodci
Tyto produkty souvisejí s tématy tohoto průvodce. U každého produktu se podívejte, jak se používá a na co si dát při výběru pozor.
Kabel pro uzemňovací trasu

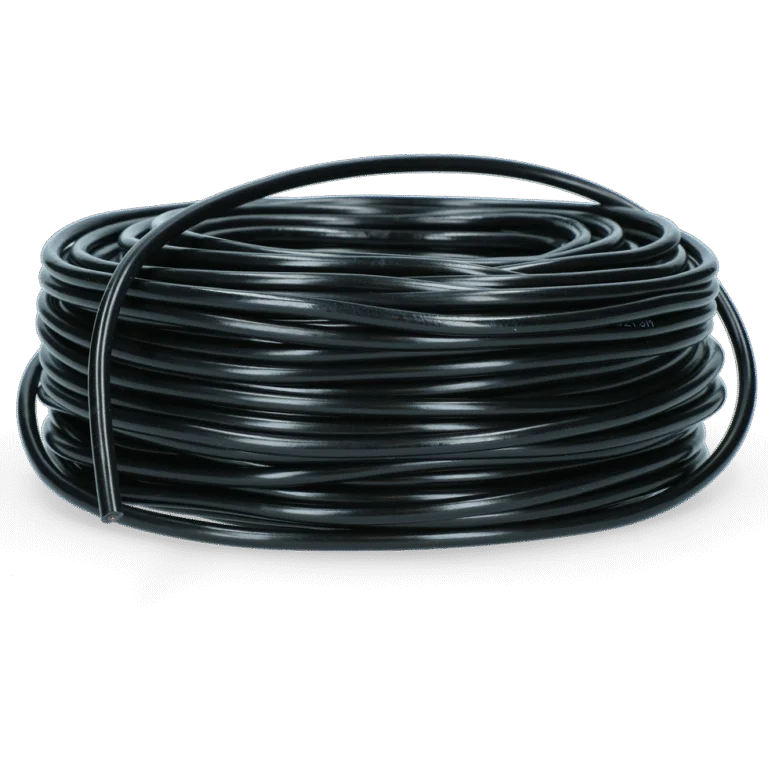

Měděný zemnicí kabel, 1,6 mm, 50 m – ZoneGuard
Tento měděný uzemňovací kabel je vhodný pro spojení s uzemňovacím bodem, i když část trasy vede pod zemí.
Na co si dát při výběru pozor Změřte celou trasu a ověřte, zda stačí 50 metrů; tento uzemňovací kabel nepoužívejte bez dalšího ověření jako přívod k ohradníku.
Krátké připojení k ohradníku
Připojovací kabel pro drát a pásku s krokosvorkou, 100 cm – ZoneGuard
Tímto připojovacím kabelem přivedete proud z blízko umístěného zdroje elektrického ohradníku k drátu nebo pásce.
Na co si dát při výběru pozor Ověřte, zda 100 cm dosáhne k místu připojení a zda krokosvorka odpovídá vašemu vodiči.
Kontrola elektrického ohradníku
Tester elektrického ohradníku se 6 úrovněmi LED – ZoneGuard Multilight
Tato zkoušečka ukazuje pomocí šesti kontrolek úroveň napětí na ohradníku nebo na výstupech zařízení.
Na co si dát při výběru pozor Po připojení porovnejte naměřené hodnoty před bránou a za ní, také když je brána otevřená.
Přívod, podzemní průchod a uzemnění: jaký kabel k čemu?
Označení zemní kabel neříká, ke které svorce má být kabel připojen. Spojení k napájenému ohradníku a spojení k uzemnění si do nákresu zakreslete odděleně. Schéma zapojení od AKO tento rozdíl ukazuje u jednoho z jeho systémů ohradníků; při zapojování se vždy řiďte návodem ke svému zařízení.
| Účel | Odkud a kam | Otázka při plánování |
|---|---|---|
| Přívod | Od příslušné svorky zařízení pro ohradník k napájenému vodiči. | Kde kabel vyústí u ohradníku? |
| Průchod | Mezi příslušnými napájenými vodiči po obou stranách brány. | Má zůstat pod napětím i druhá strana, když je brána otevřená? |
| Uzemnění | Od zemnicí svorky zařízení k uzemňovací soustavě. | Kudy povede toto samostatné spojení? |
Je ohradník za bránou napájený pouze přes tuto bránu? Pak může být zapotřebí vhodné izolované spojení pod průchodem, aby byla druhá strana napájená i při otevřené bráně. Pokud je druhá strana již napájená jinou trasou, neznamená to automaticky potřebu dalšího podzemního spojení. Příklad od výrobce ukazuje princip spojení pod bránou; nejde o předpis pro konkrétní instalaci v Nizozemsku.
Izolace a vhodnost pro zařízení, venkovní použití a uložení do země
Prostudujte si údaje o konkrétním kabelu. Hledejte výslovné určení pro elektrické ohradníky a u výrobce ověřte, zda se kabel hodí k zařízení a na plánované místo: venku a případně pod zemí. Ochranná trubka sama o sobě nedokazuje, že je libovolný kabel vhodný pro impulzy elektrického ohradníku. AKO tato použití výslovně uvádí u svého izolovaného zemního kabelu.
- Délka: započítejte trasu včetně ohybů a úseků nad zemí, ne jen šířku brány.
- Vodič: u delší trasy porovnejte také udávaný odpor na metr; vnější průměr nevypovídá o tom, jak dobře vede jádro kabelu.
- Spojení: ověřte, zda připojovací prvek odpovídá kabelu i drátu, lanku nebo pásce.
Pro správné fungování jsou důležité také pevné, nepoškozené kontakty. AKO se věnuje odporu kabelu a závadám na spojích.
Ochrana trasy kabelu u bran a přechodů
Projděte si trasu a zakreslete zařízení, bránu, místa, kde kabel vstupuje do země a vystupuje z ní, a místa připojení. Všímejte si míst, kde by kabel mohla poškodit vozidla, zvířata nebo práce v terénu. Ochranu volte s ohledem na údaje o kabelu a návod k zařízení. U poškozené podzemní trasy zmiňuje AKO vhodný vysokonapěťový kabel v ochranné trubce.
Před výkopovými pracemi ověřte, jaké kabely a potrubí mohou v trase vést. V Nizozemsku je před výkopem pomocí stroje nebo před zadáním takového výkopu povinné oznámení KLIC, a to i když na vašem pozemku kope někdo jiný. Při ručním kopání tato zákonná ohlašovací povinnost neplatí, ale i tehdy můžete na kabely a potrubí narazit. Přečtěte si vysvětlení úřadu Kadaster k ohlášení výkopu a k ručnímu kopání.
Kontrola přípojných bodů podle návodu
Porovnejte nákres tras s návodem ke svému zařízení. Umístění a provedení přípojných bodů se podle modelu liší. Než se dotknete spojů, vypněte zařízení podle jeho návodu. Návod od AKO rozlišuje spojení k ohradníku od spojení k uzemnění a před odpojováním spojů předepisuje vypnutí zařízení.
| Místo | Kontrola |
|---|---|
| Zařízení | Vedou přívod a uzemnění ke svorkám uvedeným v návodu k zařízení? |
| Napojení na ohradník | Odpovídá připojovací prvek kabelu a vodiči a je kontakt pevný? |
| Průchod | Ústí konce kabelu u příslušných vodičů a je viditelná izolace nepoškozená? |
| Uzemnění | Zůstává tato trasa oddělená od napájeného vodiče ohradníku? |
Opravte uvolněné kontakty a poškozený kabel vyměňte za kabel vhodný pro danou trasu. Po zapojení zkontrolujte funkci vhodnou zkoušečkou elektrických ohradníků podle návodu k zařízení, případně i na druhé straně otevřené brány. AKO uvádí poškozený kabel a uvolněné kontakty jako možné závady; jeho návod popisuje kontrolu zkoušečkou elektrických ohradníků.
Může jako připojovací kabel sloužit běžný elektrický kabel?
Nepředpokládejte to. Označení kabelu pro běžný přívod elektřiny nepotvrzuje, že je jeho izolace vhodná pro impulzy elektrického ohradníku. Ověřte výslovné určení pro elektrické ohradníky a v případě potřeby také vhodnost pro uložení do země. Výrobce zařízení pro elektrické ohradníky ve svém návodu varuje před použitím běžného kabelu pro domovní elektroinstalace k tomuto spojení.
Je zemní kabel totéž co uzemňovací kabel?
Ne. Zemní kabel může u elektrických ohradníků označovat také izolovaný přívod k ohradníku nebo podzemní průchod. Spojení k uzemnění je samostatná trasa. Specifikace kabelu určuje, k čemu je kabel vhodný; návod k zařízení určuje, ke které svorce trasa patří. AKO uvádí jako možná použití jak ohradník, tak uzemňovací soustavu.
