Praktický průvodce výběrem

Jak vypočítat délku elektrického ohradníkového drátu, pásky či lanka a počet cívek

Kolik ohradníkového drátu, pásky nebo lanka potřebujete? Změřte trasu ohrady, odečtěte pouze průchody, kde započítaná vedení končí, a zbývající délku vynásobte počtem vedení. Poté přidejte vlastní rezervu. Tak vypočítáte délku v metrech a počet celých cívek pro vedení ohrady; materiál pro brány a propojení určete zvlášť.

Spočítejte si potřebné oplocení Obsah
Dvě cívky bílé pásky pro elektrický ohradník s volným kusem pásky, svinovacím metrem, čistým papírem a tužkou na dřevěném stole.
Obsah
  1. Produkty k tomuto průvodci
  2. Měření obvodu, otvorů pro brány a vedení ohradníku
  3. Výpočet délky ohradníkového vodiče a počtu celých cívek
  4. Příklad výpočtu ohradníkového vodiče pro pastvinu
  5. Samostatné počítání sloupků, bran a propojení
  6. Výpočet ohradníkového vodiče: kontrola vstupů a výsledku

Užitečné k tomuto průvodci

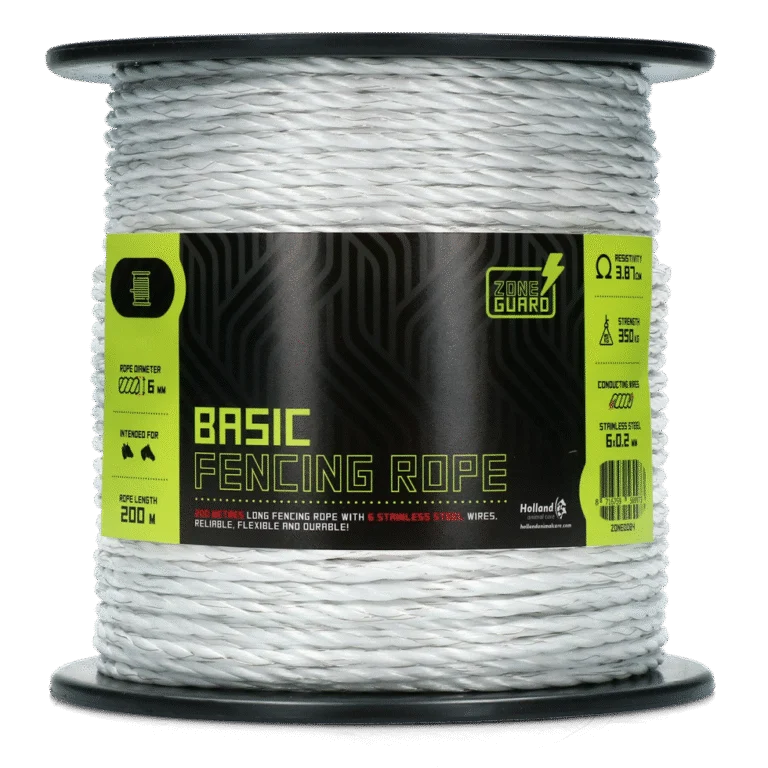

Tyto produkty souvisejí s tématy tohoto průvodce. U každého produktu se podívejte, jak se používá a na co si dát při výběru pozor.

Vaše údaje

Měření obvodu, otvorů pro brány a vedení ohradníku

Projděte plánovanou trasu a sečtěte délky jednotlivých úseků. U obdélníku je obvod roven dvojnásobku délky plus dvojnásobku šířky. U každého průchodu změřte šířku místa, kde běžné vedení vodiče končí. Pokud vedení průchodem pokračuje, například jako otevíratelné vedení, šířku neodečítejte.

Jeden společný počet vedení zadejte, pokud všechna vedou stejnou trasou a jsou ze stejného materiálu. Používáte nahoře pásku a dole lanko, nebo další vedení pokrývá jen část trasy? Jejich délky vypočítejte zvlášť. Průvodce výběrem ohrady od Farmora také rozlišuje jednotlivá vedení vodiče a sítě.

Výpočet délky ohradníkového vodiče a počtu celých cívek

Základní délka v metrech = (obvod − šířka vynechaných průchodů) × počet vedení. Poté přidejte zvolenou rezervu: délka včetně rezervy = základní délka × (1 + procento rezervy ÷ 100). Platnou volbou je i nulová rezerva.

Délku včetně rezervy vydělte počtem metrů na jedné cívce příslušného vodiče a počet cívek zaokrouhlete nahoru. Délku v metrech předtím nezaokrouhlujte. Pokud se celková délka přesně rovná délce celé cívky, výpočet nevyžaduje další cívku. U svého plánu také zkontrolujte, zda z vybraných cívek získáte jednotlivé potřebné kusy.

Pro síť tento vzorec nepoužívejte: porovnejte trasu s uvedenou délkou sítě. Součet délek vedení nepoužívejte ani k přímému výběru zdroje pro elektrický ohradník. PATURA při výběru zdroje zohledňuje mimo jiné druh zvířat a vegetaci a rozlišuje délku trasy ohrady od součtu délek všech vedení.

Příklad výpočtu ohradníkového vodiče pro pastvinu

Vezměme si fiktivní příklad pastviny o rozměrech 60 × 40 metrů. Obvod je 200 metrů. Jedním průchodem o šířce 4 metrů vodiče neprocházejí. Plánujete tři stejně dlouhá vedení ze stejného materiálu, volíte rezervu 10 procent a počítáte s cívkami po 200 metrech.

Výpočet pro fiktivní příklad pastviny
Krok Výpočet Výsledek
Trasa bez průchodu 200 − 4 196 metrů na vedení
Tři vedení 196 × 3 588 metrů
S rezervou 588 × 1,10 646,8 metrů
Cívky po 200 metrech 646,8 ÷ 200 = 3,234; zaokrouhlit nahoru 4 cívky

Čtyři cívky obsahují dohromady 800 metrů. Po odečtení vypočtených 646,8 metrů tedy na papíře zbývá 153,2 metru. Kolik z toho lze využít pro brány nebo propojení, záleží na vašem plánu.

Pokud další vedení pokrývá jen část trasy

Představte si, že v úseku dlouhém 30 metrů přidáte ještě jedno vedení ze stejného materiálu. Nepočítejte je jako čtvrté vedení po celé trase. Při stejné zvolené rezervě 10 procent potřebujete pro tento úsek 33 metrů. Spolu s 646,8 metru z příkladu to činí 679,8 metru. Poté určete počet cívek podle celkové délky pro tento materiál a zkontrolujte, jak z nich získáte potřebné kusy.

Samostatné počítání sloupků, bran a propojení

Případný vodič brány a délky pro připojení a propojení změřte zvlášť. Pokud je chcete získat ze stejných cívek, přičtěte jejich délky k délce pro daný materiál, než určíte konečné objednávané množství. Má být ohrada za průchodem pod proudem i při otevřené bráně? Naplánujte propojení obou stran zvlášť. Gallagher popisuje vhodný kabel pod bránou pro bránu, která sama není pod napětím.

Z vypočtené délky v metrech nezískáte počet sloupků ani upevňovacích prvků. Ve svém náčrtu vyznačte rohy, konce, průchody a další místa pro sloupky. U každého místa spočítejte, která vedení jím skutečně procházejí, a ověřte, zda upevnění odpovídá sloupku i tvaru a rozměru vodiče. Gallagher rozlišuje izolátory pro různé sloupky a vodiče. Montážní návod společnosti Gallagher uvádí vzdálenosti drátů a sloupků jako obecná vodítka pro rovný, stejnoměrný terén, nikoli jako rozměry pro každý pozemek.

Co uvést na seznam materiálu?
Položka Co si poznamenat?
Drát, páska nebo lanko Délka v metrech včetně zvolené rezervy, počet metrů na cívce a počet celých cívek pro každý druh zvlášť
Sloupky a upevňovací prvky Umístění sloupků a počet vhodných upevňovacích prvků na každém místě
Průchody a propojení Provedení a součásti pro každý otvor; samostatně změřené délky vodičů a kabelů
Elektrické součásti Vhodný zdroj, napájení, uzemnění a způsob kontroly ohrady

Elektrická ohrada se skládá z více částí než jen z vodiče: Gallagher zmiňuje mimo jiné sloupky, izolátory, zdroj a uzemnění. Při výběru zdroje porovnejte pokyny výrobce s celou plánovanou sestavou, nejen s počtem cívek. Při sestavování seznamu se můžete podívat také na stránky Farmora věnované ohradám a rukojetím bran a průchodům. Rozměry a připojení porovnejte se svým plánem.

Výpočet ohradníkového vodiče: kontrola vstupů a výsledku

  • Průchody jsou širší než obvod: zkontrolujte, zda jste některý otvor nezapočítali dvakrát. Pokud je jejich souhrnná šířka přesně rovna obvodu, nezbývá pro tento výpočet žádná trasa ohrady.
  • Výsledek se zdá příliš vysoký: zkontrolujte, zda jste různé materiály nebo vedení pokrývající jen část trasy nezapočítali jako plná vedení.
  • Vychází další cívka: zkontrolujte rezervu a délku na cívce. I malé překročení délky celé cívky znamená zaokrouhlení na další cívku.
