Nízké napětí na elektrickém ohradníku: postupujte podle kontrol v návodu
Je napětí na vašem elektrickém ohradníku nižší, než čekáte? Nejprve zjistěte značku a model zdroje elektrického ohradníku a vezměte si příslušný návod. Hledejte viditelné problémy a měřte pouze zkoušečkou vhodnou pro elektrické ohradníky. Zapište si, kde měříte: jedna nízká hodnota ještě neukazuje, která součást je příčinou. Kontrolní karta AKO ukazuje, že další kontrola závisí na předchozím výsledku.
Obsah
Užitečné k tomuto průvodci
Tyto produkty souvisejí s tématy tohoto průvodce. U každého produktu se podívejte, jak se používá a na co si dát při výběru pozor.
Napnout prověšený drát
Napínák drátu s ozubeným kolem z hliníku a zinku – ZoneGuard
Pomocí tohoto napínáku můžete napnout drát ohradníku, pokud při kontrole najdete prověšený úsek.
Na co si dát při výběru pozor Než budete drát upravovat, vypněte přístroj podle návodu.
Vyměnit poškozený izolátor
Černý kroužkový izolátor bez průběžného jádra, 25 ks – ZoneGuard
Tento kruhový izolátor poskytuje vodiči upevňovací bod podél sloupků, pokud se ukáže, že je stávající izolátor poškozený.
Na co si dát při výběru pozor Zkontrolujte, zda toto provedení odpovídá vašim sloupkům a vodiči.
Obnovit připojení k drátu

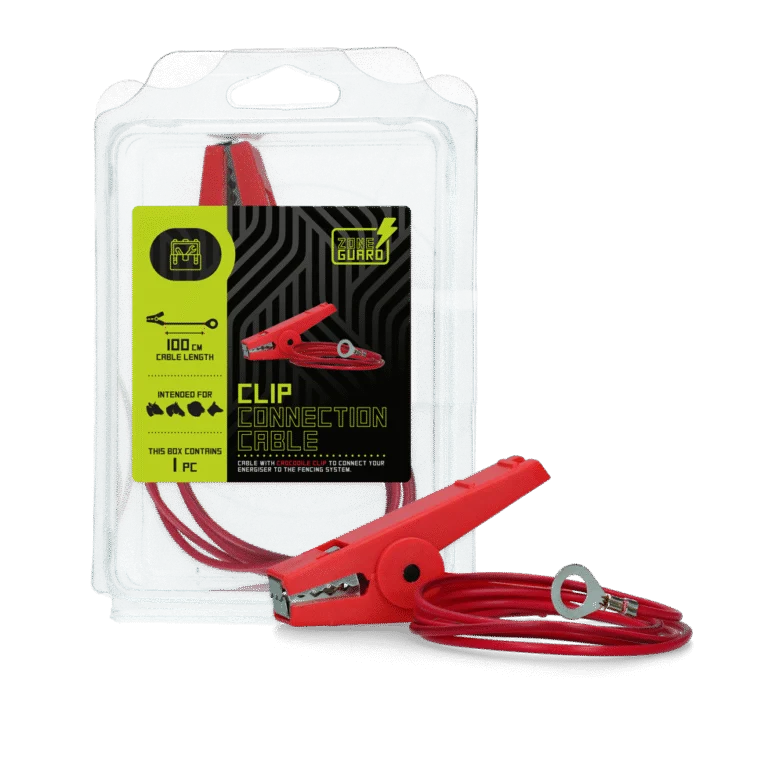

Připojovací kabel pro drát a pásku s krokosvorkou, 100 cm – ZoneGuard
Tento připojovací kabel spojuje zdroj ohradníku s drátem nebo páskou, pokud je třeba vyměnit právě toto připojení.
Na co si dát při výběru pozor Zkontrolujte, zda krokosvorka odpovídá vašemu připojovacímu místu a zda je délka 100 cm dostačující.
Vaše údaje
Co můžete sami bezpečně zkontrolovat před měřením
Z odstupu si prohlédněte ukazatele přístroje a projděte trasu ohradníku. Vidíte vegetaci dotýkající se vodiče, větev na drátu nebo drát ležící na zemi? Zapište si místo. Nezkoušejte ohradník dotykem ani vlastnoručně vytvořenou jiskrou. Svítící kontrolka na přístroji nenahrazuje měření na ohradníku. Pozornost si zaslouží také poškozené izolátory a spoje; zmiňuje je návod k přístrojům Gallagher MBS1800i a MBS2800i.
Potřebujete něco změnit na drátu, spoji nebo vegetaci? Nejprve přístroj vypněte podle jeho návodu. Pokud jsou kabel nebo přístroj viditelně poškozené, přestaňte je používat a požádejte o odbornou pomoc.
Měření napětí a záznam míst měření

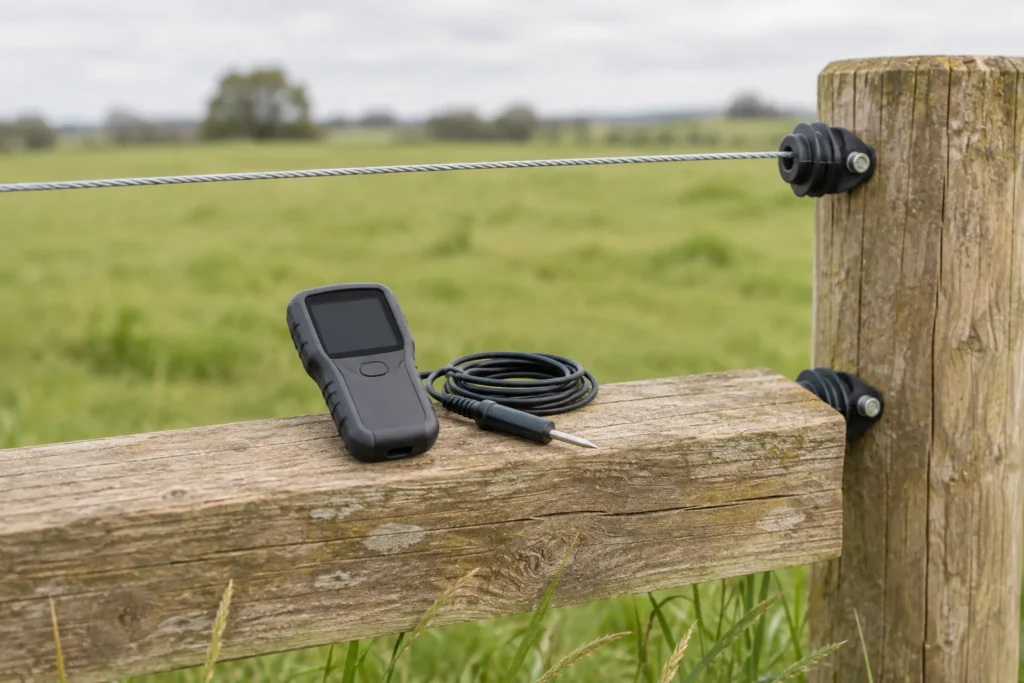

Použijte vhodnou zkoušečku elektrických ohradníků, která zobrazuje číselnou hodnotu ve voltech (V) nebo kilovoltech (kV). Při přikládání k drátu a připojení zemní reference postupujte podle návodu ke své zkoušečce. Digitální voltmetr Gallagher například při měření na drátu používá zemnicí kolík. Zkoušečka, která zobrazuje jen světelné kontrolky, neposkytne číselný údaj do záznamu měření.
Začněte na přístupném místě na začátku připojeného ohradníku. Poté měřte na snadno rozpoznatelných místech podél téhož vodiče, například před průchodem a za ním. Pokaždé si zapište místo, zobrazenou hodnotu a jednotku. Pokud chcete hodnoty porovnávat, používejte stejnou zkoušečku a stejný postup měření.
| Místo měření | Hodnota | Jednotka | Pozorování nebo další kontrola |
|---|---|---|---|
| Začátek ohradníku | Dosud nezměřeno | V nebo kV | Zapište údaj na přístroji |
| Před průchodem | Dosud nezměřeno | V nebo kV | Prohlédněte spoj |
| Za průchodem | Dosud nezměřeno | V nebo kV | Porovnávejte až po obou měřeních |
| Dále podél vodiče | Dosud nezměřeno | V nebo kV | Prohlédněte vegetaci a izolátory |
Nemáte vhodnou zkoušečku? Nechte hodnotu prázdnou: chybějící údaj není totéž co nula. Pokud se dvě skutečně naměřené hodnoty liší, porovnávejte je pouze tehdy, pokud mají stejnou jednotku. Rozdíl můžete vypočítat odečtením pozdější hodnoty od dřívější. Tento rozdíl ukáže místo pro další kontrolu, ale nedokazuje, která součást je vadná. Nulu zobrazenou zkoušečkou naopak zapište jako naměřenou hodnotu a podle návodu ke zkoušečce ověřte, zda je měření platné.
Kontrola napájení a připojení ohradníku
Zjistěte, jaký typ napájení váš přístroj používá a co podle jeho návodu znamenají jednotlivé ukazatele. Přístroje Gallagher MBS1800i a MBS2800i mají například samostatné ukazatele napájení a závad ohradníku; jejich význam nepřenášejte na jiný model. Prohlédněte připojení a průchody, zda nejsou viditelně poškozené, ale nepracujte na připojení, které je pod napětím. Měření na připojeném ohradníku nelze bez dalšího ztotožnit se zkouškou přístroje s odpojeným přívodním vedením. Při takové samostatné zkoušce postupujte výhradně podle přesných pokynů v návodu a požádejte o pomoc, pokud požadované úkony nemůžete provést bezpečně. Návod Gallagher; kontrolní karta AKO.
Kontrola vegetace a vodičů podél ohradníku
Projděte zejména úsek, kde jste zaznamenali rozdílné naměřené hodnoty. Hledejte vegetaci, prověšený nebo přetržený vodič, poškozené izolátory a spoje, které vypadají uvolněně. Jsou to místa ke kontrole, nikoli diagnóza založená pouze na rozdílu napětí. Kontrolní karta AKO tato místa uvádí při kontrole ohradníku.
Nejprve si zapište, co jste zjistili. Pokud se vám pak podařilo něco bezpečně napravit při vypnutém přístroji, změřte napětí znovu na stejných místech. Nevyměňujte součást jen proto, že se dále na ohradníku zobrazuje jiná hodnota.
Kontrola uzemnění podle návodu
Zvenčí se podívejte, zda není uzemňovací spoj viditelně uvolněný nebo poškozený. K posouzení uzemnění může návod předepisovat samostatnou zkoušku, při níž se ohradník zatíží. Zapojení a vyhodnocení podle kontrolní karty AKO nelze zaměňovat s postupem pro Gallagher MBS1800i a MBS2800i. Používejte proto pouze pokyny pro svůj přístroj, a pokud zkoušku nemůžete bezpečně provést, nechte ji provést někým jiným.
Všímejte si také toho, co displej skutečně ukazuje. U těchto dvou modelů Gallagher může údaj o napětí uzemnění ukazovat nulu, pokud chybí samostatná referenční zem. Taková hodnota na displeji pak sama o sobě nedokazuje, že je uzemnění v pořádku. Zapište si, jaké měření jste provedli a jaké zapojení jste při něm použili.
Kdy kontrolu ukončit a požádat o pomoc
Kontrolu ukončete, pokud nedokážete určit přístroj, nemůžete provést požadované měření, vidíte poškození kabelu nebo přístroje, nebo pokud byste v dalším kroku museli otevřít zařízení či zkoumat elektrické přípojky, s nimiž nedokážete bezpečně zacházet. Dokud nebude příčina jasná, nespoléhejte se jen na kontrolku jako na důkaz, že ohradník funguje správně. Návod Gallagher svěřuje opravy uvedených přístrojů oprávněnému servisnímu personálu.
Osobě, která vám bude pomáhat, sdělte značku a model, použitý návod, typ zkoušečky, místa měření a všechny odečtené hodnoty včetně jednotek. Řekněte také, kterou zkoušku jste neprovedli. Nikdo tak nebude muset vykládat chybějící měření jako nulu.
