Napájení elektrického ohradníku solárním panelem
Stručná odpověď: nevybírejte nejdřív solární panel, ale vyhledejte návod ke svému zdroji elektrického ohradníku. V něm by mělo být uvedeno, jaké napájení a jaká solární sestava jsou pro váš model vhodné. Panel, regulátor nabíjení a akumulátor pak musí být vzájemně kompatibilní. Někdy jsou tyto součásti již součástí kompletního solárního zdroje. Dvě různá schémata a pokyny Gallagher ukazují, proč nelze jen tak převzít způsob zapojení z jiné sady.
Obsah
- Produkty k tomuto průvodci
- Napájení ze sítě, přemisťování a kontrola: kdy má solární napájení smysl?
- Jak sladit panel, regulátor nabíjení, akumulátor a zdroj elektrického ohradníku
- Spotřeba, akumulátor, umístění a roční období jako základ pro dimenzování
- Umístění panelu s ohledem na stín, ochranu a kontrolu
- Zapojení solární sestavy podle výrobce
- Jak rozlišit potíže s nabíjením od potíží na ohradníku
Užitečné k tomuto průvodci
Tyto produkty souvisejí s tématy tohoto průvodce. U každého produktu se podívejte, jak se používá a na co si dát při výběru pozor.
Zdroj se solárním panelem

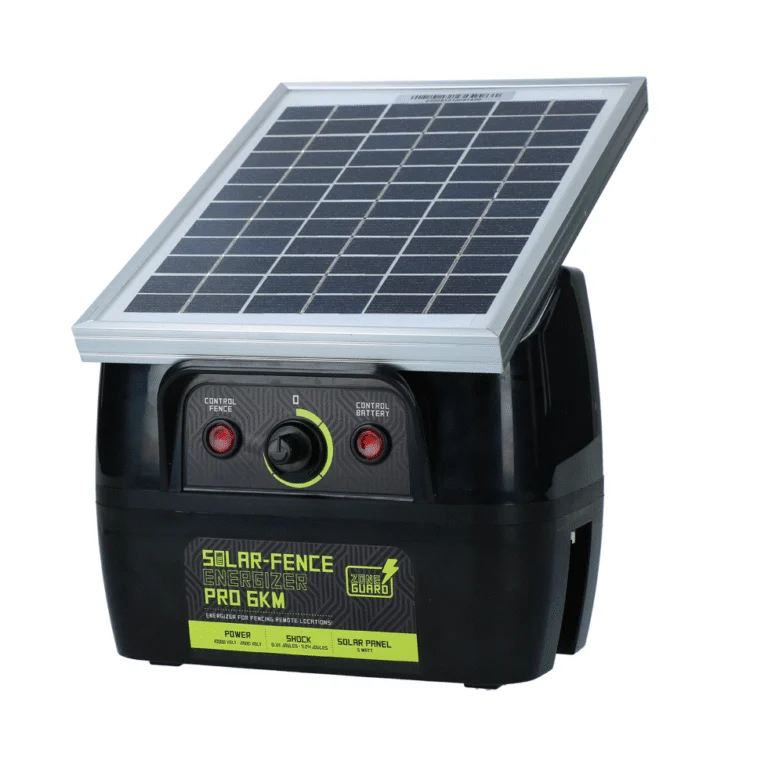

Elektrický ohradník se solárním panelem 5 W – ZoneGuard Solar-Fence Energizer Pro 6 km
Pro ohradník bez elektrické zásuvky je jednou z možností tento zdroj elektrického ohradníku se solárním panelem o výkonu 5 W.
Na co si dát při výběru pozor Ověřte, zda se zdroj hodí k vašemu ohradníku a zda bude mít panel na zvoleném místě dostatek světla.
Samostatná kontrola ohradníku
Tester elektrického ohradníku se 6 úrovněmi LED – ZoneGuard Multilight
Touto zkoušečkou můžete zkontrolovat zobrazovanou úroveň napětí jak u zdroje, tak ve vzdálenější části ohradníku.
Na co si dát při výběru pozor Měřte na více místech podél ohradníku, protože ukazatel nabíjení neříká, co se děje na vodiči ve vzdálenější části.
Proto si poznamenejte značku a model zdroje, údaje o akumulátoru a panelu a model případného samostatného regulátoru nabíjení. Nemáte potvrzeno, že součásti tvoří vhodnou kombinaci? Než je zapojíte, požádejte výrobce nebo dodavatele o doporučení vhodné sestavy.
Napájení ze sítě, přemisťování a kontrola: kdy má solární napájení smysl?
Pokud máte na stálém místě k dispozici vhodnou přípojku k elektrické síti, porovnejte nejprve tuto možnost se solárním napájením. U ohradníku na odlehlém místě nebo ohradníku, který pravidelně přemisťujete, může být solární sestava praktičtější, pokud můžete panel pokaždé správně umístit a dál kontrolovat napájení.
- Stálé místo: jaký způsob napájení zdroj podporuje a kde podle návodu smí být umístěn?
- Odlehlé místo: je tam dost prostoru pro panel, který nebude dlouhodobě ve stínu?
- Přenosný ohradník: můžete panel a ostatní součásti bezpečně přemístit, upevnit a kontrolovat?
Solární napájení nenahrazuje kontrolu ohradníku. Ukazatel nabíjení vám automaticky neřekne, jaké napětí je na vodiči ve vzdálenější části ohradníku. Gallagher doporučuje ohradník testovat samostatně. Širší přehled součástí ohradníků najdete také v kategorii Ohradníky Farmora; přehled kategorie nepotvrzuje kompatibilitu jednotlivých součástí.
Jak sladit panel, regulátor nabíjení, akumulátor a zdroj elektrického ohradníku
- Solární panel: vyrábí elektřinu, když je dostatek světla. Ověřte, jaké parametry panelu regulátor nabíjení připouští.
- Regulátor nabíjení: řídí nabíjení akumulátoru. Ověřte, zda je vestavěný, nebo je potřeba samostatný regulátor.
- Akumulátor: ukládá energii pro zdroj ohradníku. Ověřte, jaký akumulátor a způsob nabíjení výrobce připouští.
- Zdroj elektrického ohradníku: napájí ohradník ze zdroje energie vhodného pro daný model. Ověřte předepsaný způsob připojení k napájení.
Rozdíl mezi sadami je konkrétní: u modelů Gallagher S220 a S230 se panel s integrovaným regulátorem nesmí připojit přímo k uvedenému zdroji elektrického ohradníku. Jiná montážní sada Gallagher pro modely B100, B200 a B300 naopak popisuje připojení ke zdroji. O tom, co máte udělat, rozhoduje pouze návod ke konkrétní sadě. Porovnejte návod pro S220 a S230 s návodem ke konkrétní montážní sadě.
| Součást | Zapište si | Zeptejte se nebo vyhledejte |
|---|---|---|
| Zdroj ohradníku | Značku, model, povolené napájení a spotřebu v jednotlivých provozních režimech | Jakou solární sestavu tento model podporuje? |
| Akumulátor | Typ, napětí a kapacitu | Hodí se akumulátor ke zdroji ohradníku i ke způsobu nabíjení? |
| Panel | Model a elektrické parametry | Hodí se panel k regulátoru nabíjení? |
| Regulátor nabíjení | Model nebo údaj, že je regulátor vestavěný | Jaký akumulátor, jaké parametry panelu a jaká nastavení jsou povoleny? |
U samostatného regulátoru závisí povolené parametry panelu a akumulátoru na konkrétním modelu. Instalační návod k regulátoru nabíjení Victron je toho příkladem, není však návodem pro každý regulátor.
Spotřeba, akumulátor, umístění a roční období jako základ pro dimenzování
Údaj o výkonu panelu ve wattech neříká, jak dlouho může váš ohradník fungovat. Při posuzování sestavy zvažte společně spotřebu ve zvoleném režimu, údaje o akumulátoru, regulátor nabíjení, umístění panelu a požadovanou dobu používání. Gallagher například u modelu S230 uvádí zdroj B200, panel, akumulátor AGM i různou spotřebu z akumulátoru podle režimu. Tyto údaje popisují tuto kombinaci, nikoli tu vaši.
Výrobci nebo dodavateli také řekněte, zda má ohradník fungovat pouze během pastevní sezóny, nebo i v období s menším množstvím denního světla. Stromy, budovy, oblačnost a nižší poloha slunce v zimě mohou omezit množství vyrobené elektřiny. Požádejte o posouzení pro zamýšlené místo a období a nepředpokládejte počet dní provozu bez slunce jen podle výkonu panelu. Victron se těmito příčinami nižší výroby elektřiny ze slunce zabývá.

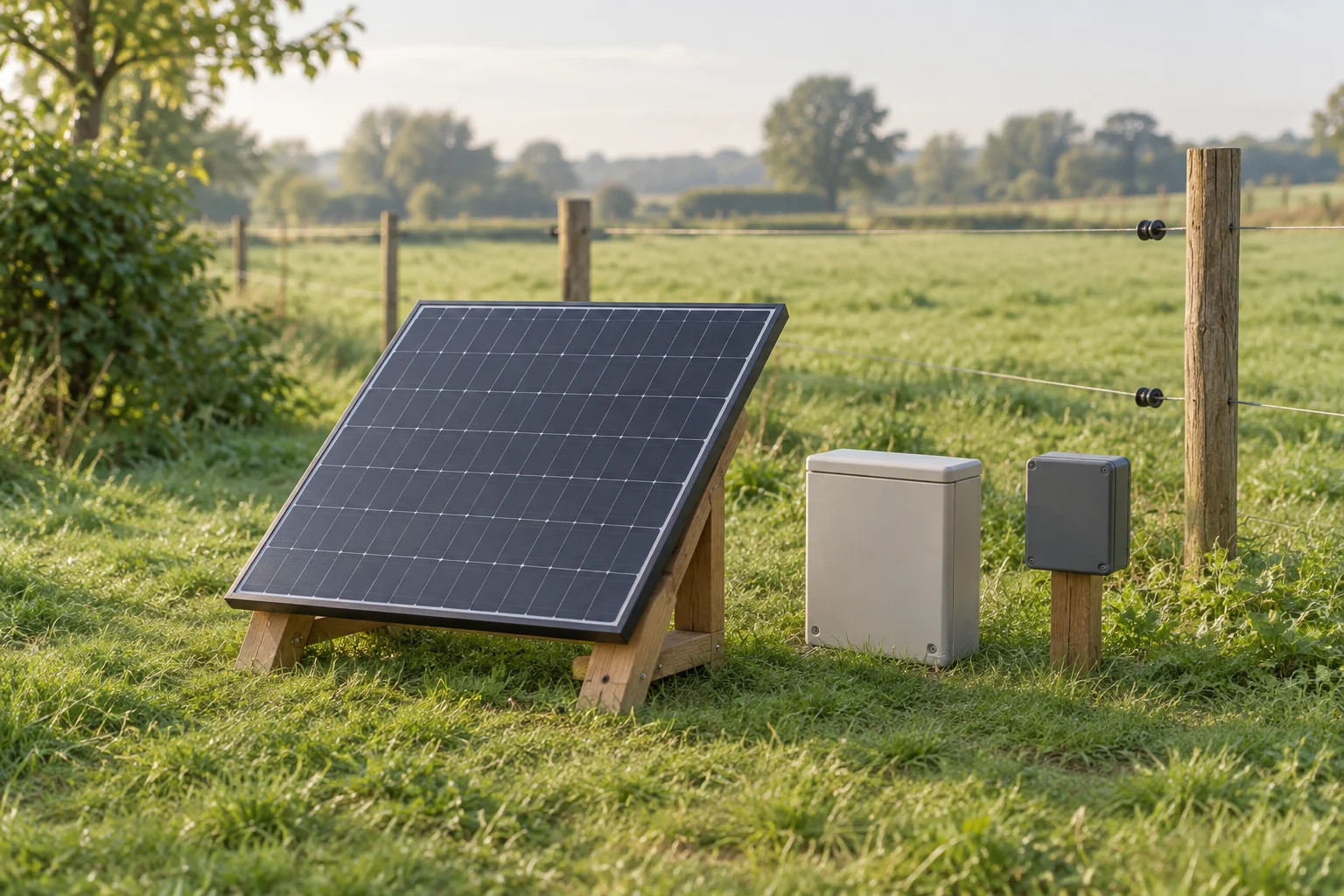

Umístění panelu s ohledem na stín, ochranu a kontrolu
Prohlédněte si místo v různou dobu: dopadá na panel stín a může vegetace později zastínit slunce? Ověřte, zda můžete panel pevně uchytit podle pokynů ke zvolenému výrobku a zda se dostanete k panelu, krytu a kabelům při kontrole. Při nižší než očekávané výrobě elektřiny je třeba věnovat pozornost také nečistotám na panelu a sezónním rozdílům. Podívejte se, na co dát pozor z hlediska světla a znečištění.
To, že je solární panel vhodný pro venkovní použití, nic neříká o tom, kam smíte umístit samostatný regulátor nabíjení nebo akumulátor. Ověřte požadovanou ochranu každé součásti a nenechávejte přípojky volně přístupné bez ochrany. Instalační návod Victron pro regulátor, který popisuje, předepisuje zakrytí přípojek; u jiných výrobků postupujte podle jejich vlastních pokynů.
Zapojení solární sestavy podle výrobce
- Připravte si vedle sebe návody ke konkrétnímu zdroji ohradníku, panelu, akumulátoru a případnému samostatnému regulátoru.
- Ověřte, zda jsou tato kombinace, místa připojení, ochranné prvky a nastavení výslovně podporovány.
- Elektrické zapojení a uvedení do provozu nechte provést podle příslušných pokynů. Pokud vám něco není jasné, obraťte se na odborníka.
- Poté zkontrolujte ukazatele zdroje a otestujte také ohradník.
Nepřebírejte pořadí připojování z návodu k jinému modelu. U konkrétního regulátoru Victron například předepsané pořadí souvisí s rozpoznáním napětí akumulátoru. To však neznamená, že toto pořadí platí obecně pro zdroje elektrických ohradníků.
Jak rozlišit potíže s nabíjením od potíží na ohradníku
Nejprve zjistěte, která část nefunguje podle očekávání. Vyhnete se tak výměně panelu, když je problém na ohradníku, nebo naopak.
| Čeho jste si všimli? | Nejprve zkontrolujte | Další postup |
|---|---|---|
| Zdá se, že se akumulátor dostatečně nenabíjí | Ukazatel nabíjení, světlo dopadající na panel, viditelné nečistoty a chybová hlášení | Postupujte podle pokynů výrobce k řešení problémů; elektrické kontroly v případě potřeby přenechte odborníkovi. |
| Napájení zřejmě funguje, ale vodič nefunguje správně | Vegetaci a viditelné poškození izolátorů a spojů | Otestujte ohradník vhodnou zkoušečkou podle pokynů k systému. |
Malý nebo nulový nabíjecí proud u regulátoru nabíjení může také znamenat, že je akumulátor již plně nabitý; sám o sobě není důkazem závady. Victron rozlišuje různé příčiny nízkého nabíjecího proudu. Nízké napětí na ohradníku může samostatně souviset mimo jiné s uzemněním, izolátory, spoji nebo vegetací. Podívejte se na pokyny Gallagher k hledání závad a vysvětlení měření napětí. Kontrolka nabíjení toto měření nenahrazuje.
