Uzemnění elektrického ohradníku a kontrola jeho funkce
Chcete elektrický ohradník správně uzemnit? Nejprve si vyhledejte pokyny k uzemnění pro přesný model zdroje elektrického ohradníku. Uvádějí požadavky na zemnicí tyč, připojení a umístění. Potom ověřte funkci měřičem a postupem měření vhodnými pro elektrické ohradníky. Jeden pevně daný počet zemnicích tyčí ani jedna hodnota měření pro každou pastvinu neexistují: záleží také na půdě a podmínkách zkoušky.
Obsah
Užitečné k tomuto průvodci
Tyto produkty souvisejí s tématy tohoto průvodce. U každého produktu se podívejte, jak se používá a na co si dát při výběru pozor.
Zemnicí tyč pro uzemnění

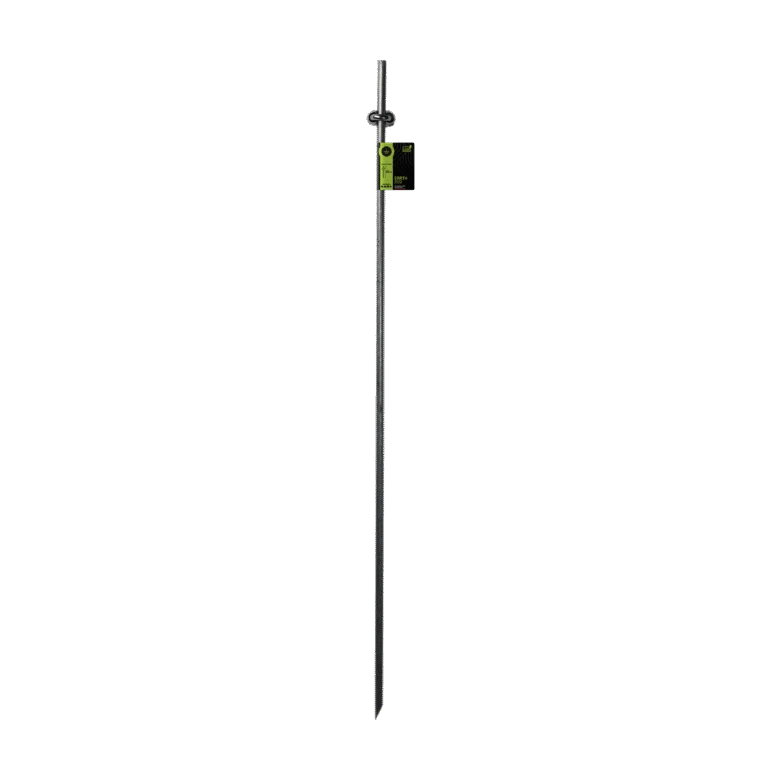

Pozinkovaná zemnicí tyč se svorkou, 1 m – ZoneGuard
Tato pozinkovaná zemnicí tyč se svorkou je určena jako součást uzemňovacího systému ZoneGuard pro elektrické ohradníky.
Na co si dát při výběru pozor V návodu ke svému zdroji ověřte, zda tento typ tyče a délka 1 metr vyhovují.
Připojení uzemnění

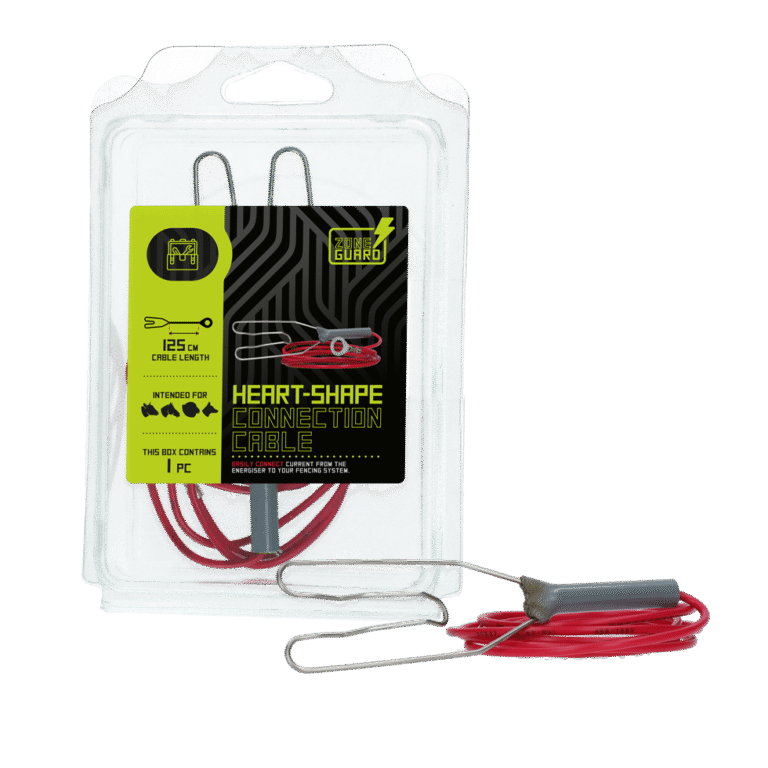

Uzemňovací kabel pro zdroj elektrického ohradníku, provedení ve tvaru srdce, 125 cm – ZoneGuard
Tento kabel o délce 125 cm je určen k propojení uzemnění se zdrojem elektrického ohradníku.
Na co si dát při výběru pozor Ověřte, zda se model konektoru hodí k připojovacím bodům a zda pro vaši sestavu stačí 125 cm.
Pokud ještě hledáte součásti pro svou sestavu, můžete si prohlédnout kategorii Ohradníky. Vhodnost jednotlivých součástí vždy ověřte podle svého zdroje.
Proč uzemnění uzavírá obvod elektrického ohradníku
Zdroj elektrického ohradníku vysílá impulzy do vodiče ohradníku. Pokud se zvíře dotkne vodiče a zároveň je v kontaktu se zemí, zpětná cesta vede přes půdu a uzemňovací systém zpět ke zdroji. Bez funkční zpětné cesty ohradník nefunguje tak, jak má. Gallagher vysvětluje funkci uzemnění.
| Odkud | Přes | Kam |
|---|---|---|
| Zdroj elektrického ohradníku | Vodič ohradníku a kontakt se zemí | Zemnicí tyč a zemnicí svorka zdroje |
Rozsvícená kontrolka na zdroji tedy ještě neříká, zda uzemnění při používání funguje dostatečně. K tomu je třeba ohradník a uzemnění zkontrolovat vhodným postupem měření.
Zemnicí tyče a požadavky výrobce na uzemnění
Kolik zemnicích tyčí je potřeba? To nelze určit jen podle délky pastviny. Návody pro různé zdroje Gallagher předepisují různé uzemňovací systémy; u výkonnějšího modelu Gallagher navíc uvádí suchou půdu jako důvod, proč může být potřeba více tyčí. Vycházejte proto z požadavků pro svůj vlastní zdroj, nikoli z rozměrů uvedených v příkladu pro jiný model. Pro srovnání si prohlédněte pokyny k uzemnění pro Gallagher M5800i a M10000i.
| Co zkontrolovat | Co potřebujete zjistit? |
|---|---|
| Zdroj | Značku, model a návod přesně k tomuto provedení |
| Uzemňovací systém | Předepsaný typ, délku, počet a vzájemné rozmístění tyčí |
| Připojení | Určenou zemnicí svorku, kabel a svorky |
| Místo | Stav půdy, dostupný prostor a pokyny týkající se jiných uzemňovacích systémů |
| Kontrola | Vhodný měřič, zkoušku a postup vyhodnocení výsledku měření |
Konkrétní příklad modelu: návod k Gallagher B60 v nizozemštině popisuje zemnicí tyč zasunutou do země alespoň 1 metr. Tato hloubka se vztahuje k uvedenému modelu; nepovažujte ji za obecné pravidlo.
Umístění zemnicí tyče a její připojení ke zdroji elektrického ohradníku
Místo vyberte podle podmínek umístění uvedených ve svém návodu. Podívejte se také, zda nejsou poblíž jiné uzemňovací systémy nebo podzemní vedení. Návod k B60 například uvádí samostatnou podmínku pro umístění vzhledem k uzemňovacím systémům inženýrských sítí. Pokud nedokážete místo nebo podloží dobře posoudit, požádejte před umístěním o posouzení kvalifikovaného instalačního technika.
- Vypněte zdroj, než začnete pracovat na ohradníku nebo jeho připojení.
- Zkontrolujte místo a materiál podle návodu ke svému modelu.
- Nezaměňujte uzemnění a ohradník. Zemnicí tyč připojte k určené zemnicí svorce; vodič ohradníku patří k samostatné svorce pro ohradník.
- Zkontrolujte spoje, než zdroj zapnete podle jeho návodu.
U B60 se zelená svorka připojuje k zemnicí tyči a červená svorka k vodiči ohradníku. Podle návodu se akumulátor připojuje teprve tehdy, když je ohradník hotový; tím se tento zdroj zapne. Jiné modely mohou mít odlišné připojení.

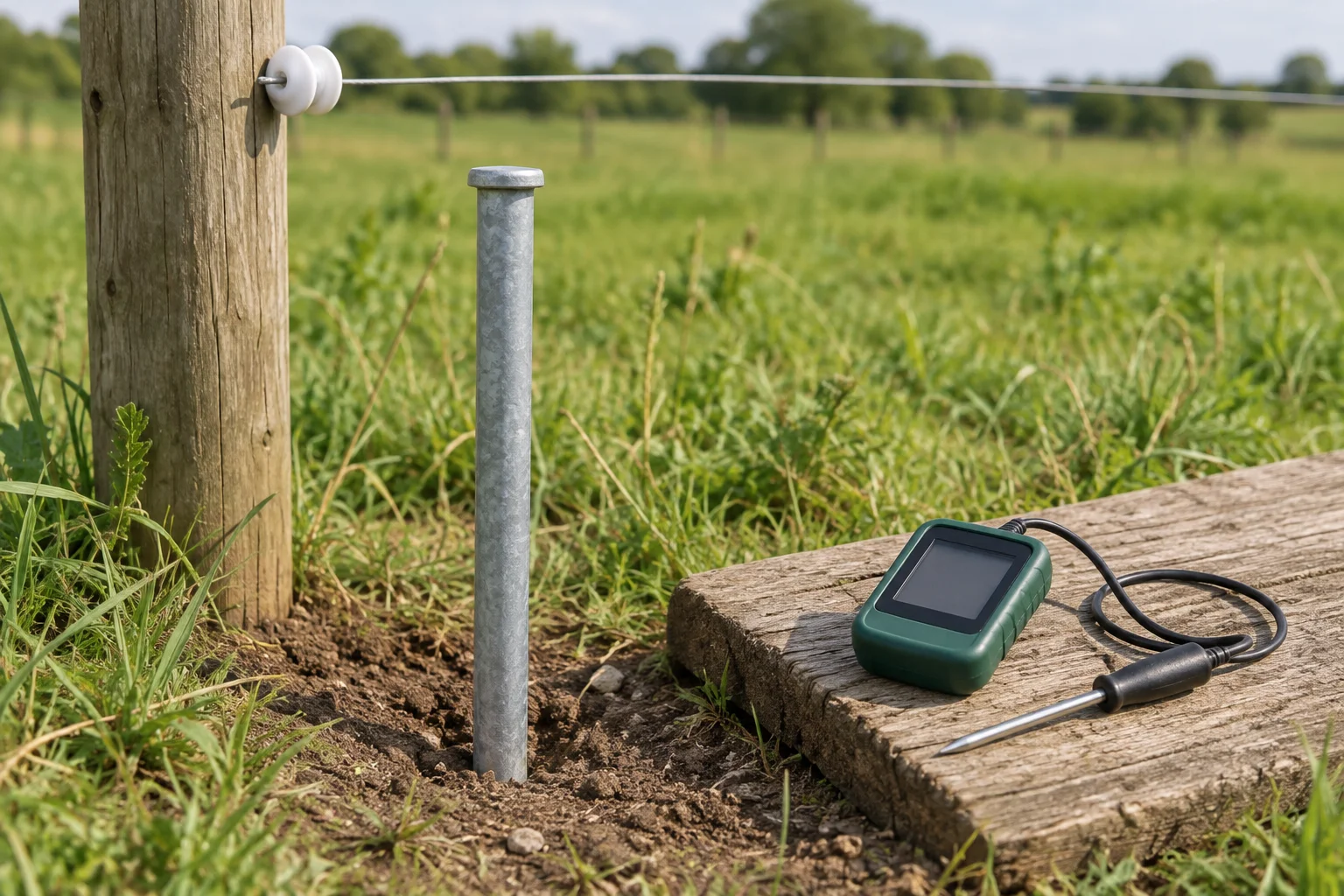

Kontrola uzemnění vhodným měřičem
Měření na vodiči není totéž jako měření uzemňovacího systému. Použijte voltmetr vhodný pro elektrické ohradníky a přečtěte si pokyny k měřiči i ke zdroji elektrického ohradníku. Gallagher u svého digitálního voltmetru popisuje samostatný měřicí hrot pro kontakt se zemí.
Co ukáže zkouška uzemnění?
Při zkoušce popsané společností Gallagher se ohradník dočasně zatíží ve vzdálenosti 100 metrů od zdroje. U zemnicí tyče se měří až tehdy, když napětí na vodiči pro účely této zkoušky klesne pod 1000 voltů. Pokyny k uvedenému měřiči stanovují umístění měřicího hrotu ve vzdálenosti jednoho metru od zemnicí tyče a výsledek pod 300 voltů hodnotí jako dostatečný pro tuto zkoušku. Nejde o obecné mezní hodnoty pro všechny zdroje nebo sestavy. Přečtěte si úplný návod společnosti Gallagher k měření.
Před umístěním nebo odstraněním dočasné zkušební tyče zdroj vypněte a zajistěte, aby se lidé a zvířata nezdržovali v místě zkoušky. Je váš ohradník na popsané uspořádání příliš krátký, nemáte vhodný měřič nebo se váš návod liší? Nevyvozujte pak závěry z těchto příkladových hodnot, ale postupujte podle metody svého výrobce nebo nechte měření provést specialistou na ohradníky.
Zaznamenání závad a přivolání odborné pomoci
Pokud se naměřené hodnoty liší od očekávaných, zapište si, jaký zdroj a měřič jste použili, kde jste měřili, v jakém stavu byla půda a jaké hodnoty jste naměřili na vodiči a u zemnicí tyče. Poznamenejte si také viditelné poškození nebo uvolněné spoje. Nízké napětí na vodiči samo o sobě nedokazuje, že problém je v zemnicí tyči: návod k B60 jako možnou příčinu uvádí také přerušené připojení nebo zkrat na ohradníku. Prohlédněte si pokyny k závadám a poškození.
Je zdroj nebo kabel poškozený, případně nedokážete provést připojení nebo měření podle pokynů? Přestaňte jej používat a požádejte o pomoc výrobce, prodejce nebo kvalifikovaného technika pro instalaci ohradníků.
